Maptek I-site8810露天矿现状及验收测量

北京咏科技有限公司的I-Site三维测量事业部专注于露天矿山测量技术的研究和应用，引进了先进成熟的矿山三维测量技术。结合国内矿山测量和生产的实际需求，提供专业的高效测量方案。I-site 8810功能强大的后处理软件，提取的成果可直接应用于矿山采场现状更新、采掘方量验收、边坡变形监测、岩土工程分析、矿堆体积计算等。为矿山的日常安全、生产、管理等工作提供及时、准确、数据。

我们为您提供：

现状测量

采剥工程验收

边坡监测

矿堆体积计算

三维矿山模型

数字工业园区

…………

服务流程：现场踏勘——方案制定——数据采集——内业处理——成果提交

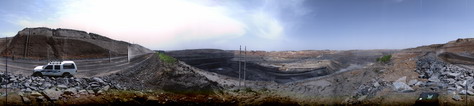

案例介绍：某大型露天煤矿

矿区面积3×3公里，常年风力5~6级，风沙大，能见度低。

台阶高度约为15米，边缘存在较多浮石，地表危险裂缝多。测量人员需要分别沿着坡顶和坡底边缘采集数据。

测量工作量大，效率低，采集数据量有限，且安全难以保障。

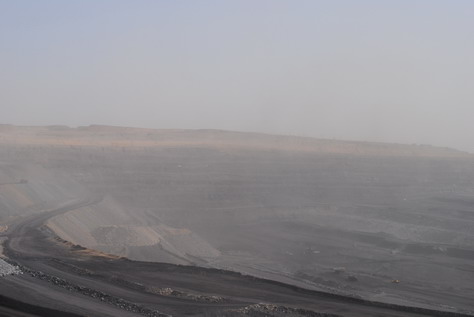

矿区环境恶劣，能见度差

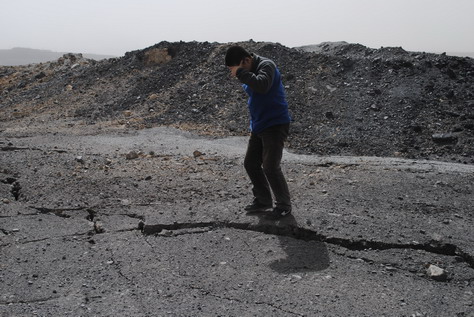

日常工作安全隐患多

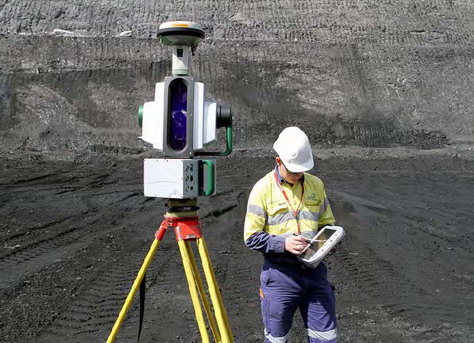

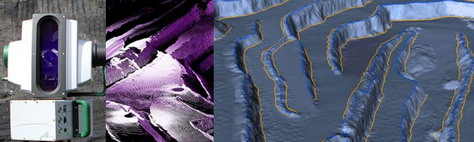

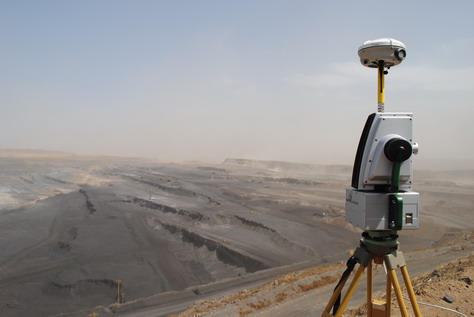

采用I-Site8810三维激光扫描仪进行数据采集，在矿区共计架站10次，从设备转移、架设到测量，10站数据采集完成共计3.5小时。获取的百万点数据完全可满足内业对各种成果提取的需求。

无缝联合GPS作业

多测站数据无需拼接

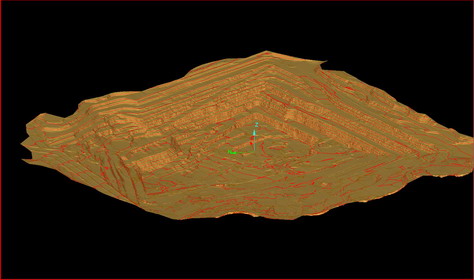

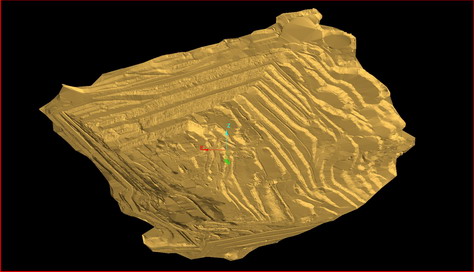

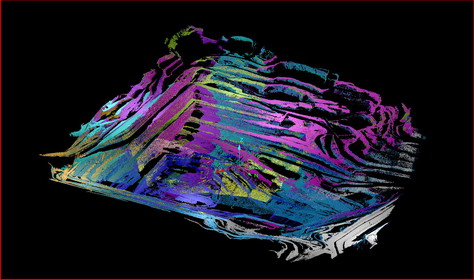

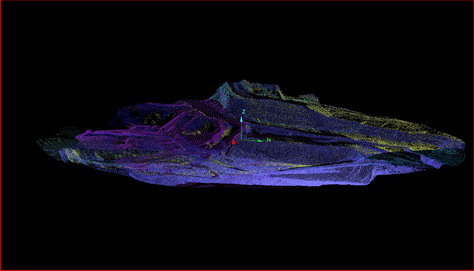

高精度矿区模型

标准化数据成果

全景影像信息

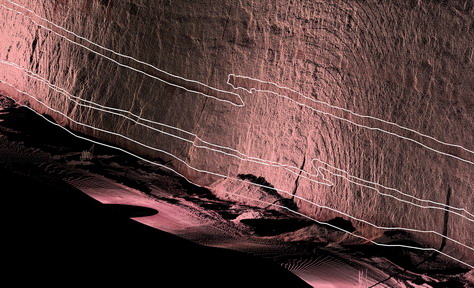

提取岩层分界线

I-Site8810内置7000万像素相机可以在扫描点云时进行360度全景拍照在后期处理时可以利用照片和点云的色谱强度图提取岩层分界线，为地质分析提供依据。

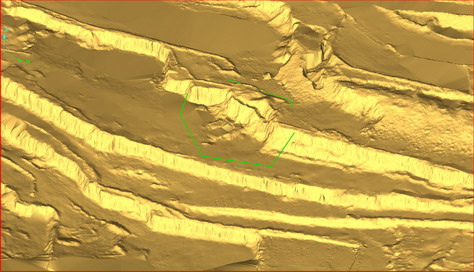

采剥工程验收

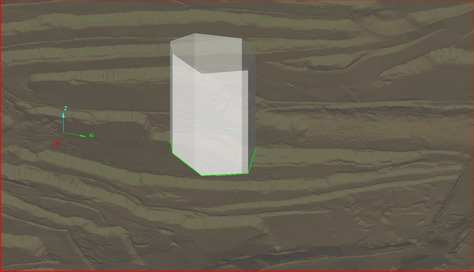

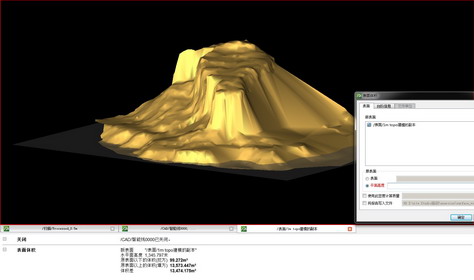

堆体体积计算

后处理软件进行采剥工程量计算，精确定义采区范围。

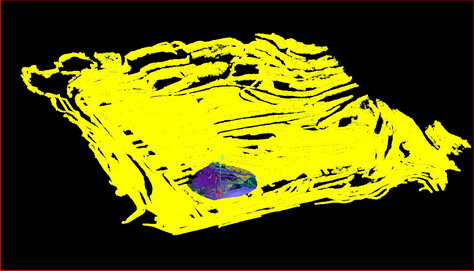

在整体点云中选中局部区域

重点局部区域单独编辑

大型数据分区管理，任意隐藏编辑过程中的不相关点云，提高数据处理效率。

边坡模型及彩色图谱分析

通过自定义的颜色图谱，直观显示边坡位移变化，实现监测与预警。

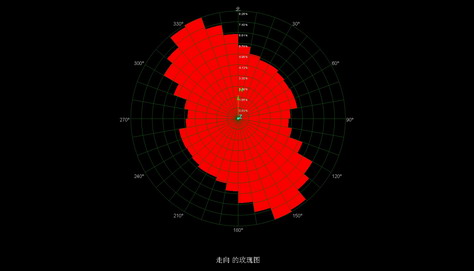

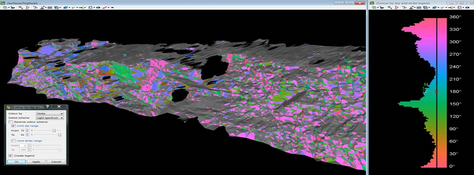

生成地质玫瑰图

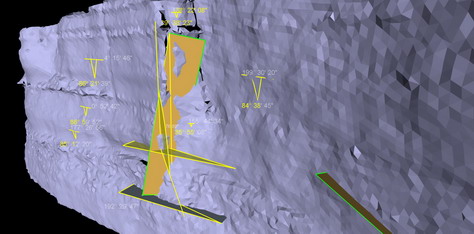

地质信息提取

岩土工程模块功能简单直观，对地质人员来讲非常实用，工程师可根据需要对采集数据进行地质结构和表面分析。

软件支持地质玫瑰图的自动生成，地表倾角走向自动获取数字化信息和成果易于保存和调用，辅助制定矿山生产规划。
